Montaż wanien na stelażach

WSTĘP



Wanny akrylowe z uwagi na małą sztywność materiału wymagają odciążenia w czasie montażu. Dostępne są przy tym co najmniej dwa rozwiązania:
- montaż wanny na stelażu
- montaż wanny na nośniku styropianowym
Dla wybranych modeli wanien mogą być dostępne obie opcje lub tylko jedna, należy o to zapytać przy zakupie. Stelaże jak i nośniki nie są standardowym wyposażeniem wanny akrylowej, dlatego należy je zamawiać osobno.


Stelaże do wanien

Mogą mieć różne rozwiązania związane z wielkością i kształtem wanny akrylowej. Im większa, bardziej pojemna wanna, tym bardziej skomplikowany stelaż. Małe wanny o kształcie prostokątnym lub narożnym opierane są zwykle na stelażu wykonanym z dwóch szyn (C-owników), które przykręca sie do dna wanny. Na końcach szyn znajdują się 4 nogi z regulacją wysokości, dla wypoziomowania wanny. Pamiętajmy, że każdy przybór sanitarny (w tym wanna i brodzik) mają fabrycznie wykonany spadek umożliwiający grawitacyjny spływ wody. Zadaniem montera jest więc tylko wypoziomowanie przyboru w dwóch płaszczyznach.

   Przykręcanie szyn należy wykonywać tylko w miejscach o pogrubionym dnie. Wanny i brodziki akrylowe mają podwójne dna, gdzie grubość ścianki dochodzi do 20 i więcej mm. Pomimo to przykręcanie szyn wolno wykonywać tylko oryginalnymi wkrętami sprzedawanymi w komplecie z szynami. Mają one małe długości rzędu 10-13mm, dzięki czemu nie uszkadzają dna wanny i nie grożą jego przewierceniem. Położenie szyn nie jest całkowicie dowolne, zwykle producent wanny w instrukcji montażu podaje wymiary montażowe (np. odległość osi szyny od brzegu wanny). Poniżej przykład montażu dwóch szyn dla wanny firmy SANPLAST.

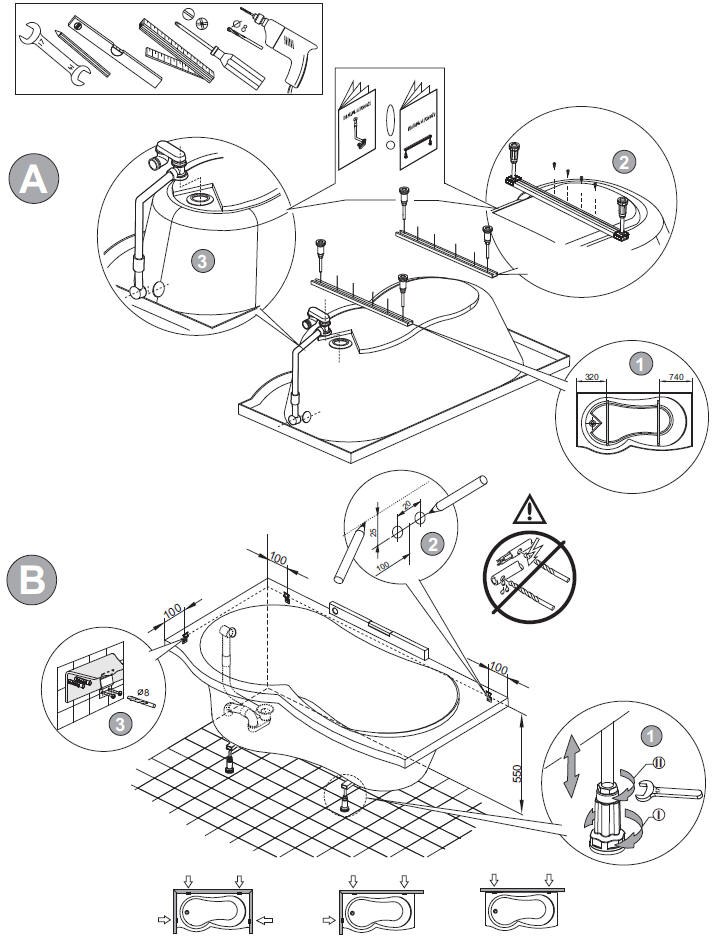

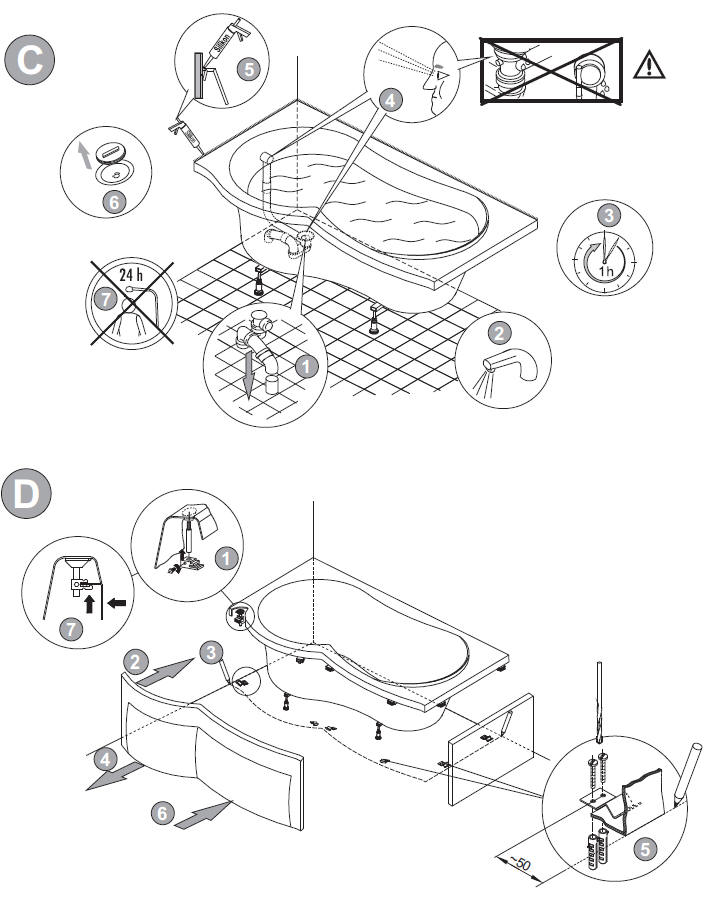

Rys. Przykład montażu wanny na szynach montażowych (rys. SANPLAST)

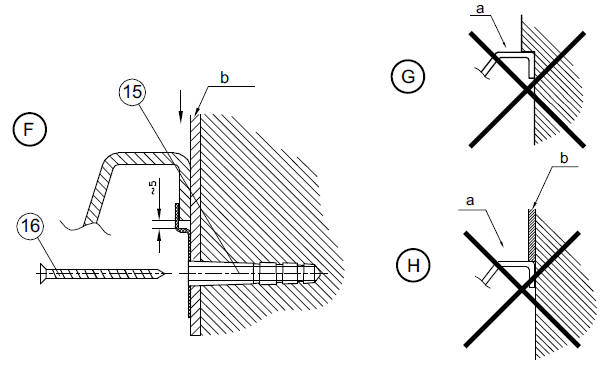

Rys. Prawidłowe (po lewej) i nieprawidłowe licowanie wanny ze ścianą łazienki. (rys. Cersanit)



   Szyny montażowe nie usztywniają całej konstrukcji wanny. Usztywnienie jej obrzeża wymaga zamocowania na ścianie łazienki uchwytów. Ich ilość zależy od wymiarów wanny oraz ilości powierzchni stycznych. Wanny narożne symetryczne zwykle wymagają czterech uchwytów, asymetryczne trzech lub czterech. Wanny prostokątne mocowane tylko do jednej ściany można zamocować dwoma uchwytami. Uchwyty należy przykręcić bezpośrednio na glazurze. Zwracam uwagę, że wanna powinna być mocowana w łazience z już położoną glazurą i terakotą.

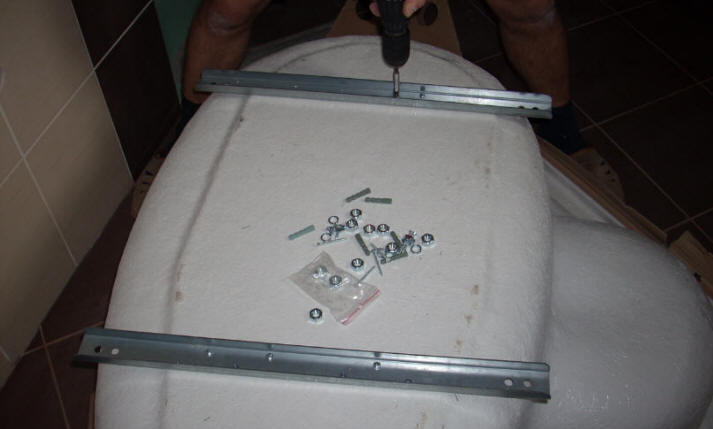

Fot. Montaż szyn do dna wanny akrylowej



    Po zamocowaniu szyn i odpływu przykręcamy na końcach szyn nogi montażowe, odwracamy wannę i zaczepiamy ją na uchwytach ściennych. Następnie  regulując wysokość nóżek poziomujemy wannę w dwóch płaszczyznach (wanna nie może się kołysać).


Brzeg wanny należy zasilikonować. Silikonowanie wykonujemy dopiero po wypełnieniu wanny wodą do wysokości przelewu. Zaleca się tutaj odczekanie minimum 1 h, aby wanna ustaliła swoje wymiary. Po silikonowaniu wannę można opróżnić z wody. Tak zamocowana wanna nie może być użytkowana przez 24 godziny. Montaż panelu bocznego można wykonać dopiero po stwardnieniu silikonu. Jeśli nie chcemy mocować panelu bocznego, tylko obudować wannę, pamiętajmy, że obudowa musi umożliwiać wyjęcie wanny (np. w celu jej wymiany w wyniku uszkodzenia dna). Wanny akrylowe zmieniają swoje wymiary wskutek wzrostu temperatury. Obudowa musi więc umożliwiać naturalną kompensację takich wymiarów, nie może trzymać wanny "na sztywno". Jeśli chcemy zlicować brzeg wanny ze ścianką obudowy, zostawmy zawsze szczelinę dylatacyjną i wypełnijmy ją silikonem. Jeszcze lepszym rozwiązaniem jest oparcie brzegu wanny na "półce".

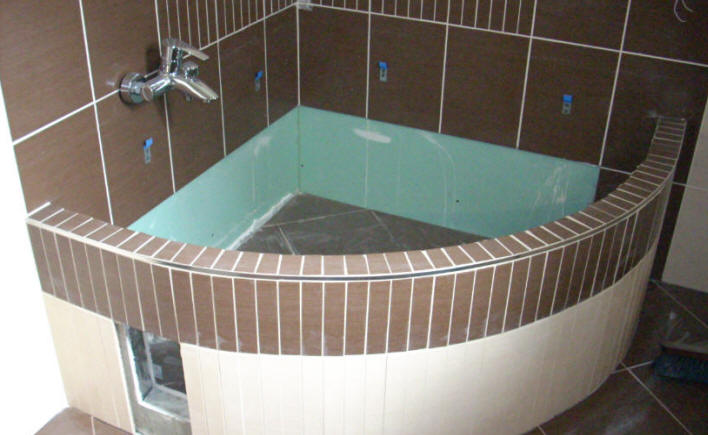

Fot. Półka do wanny narożnej. Na ścianie widać już zamocowane uchwyty. Monter wykonał też okienko rewizyjne, które zostanie później zasłonięte płytkami.



Okienko rewizyjne - nie jest wymagane, jeśli istnieje możliwość bezpiecznego czyszczenia syfonu wannowego. Obecnie rynek oferuje wiele rozwiązań do wanien i brodzików nie wymagających osobnych okien rewizyjnych, od chemii sanitarnej, poprzez wąskie sprężyny czyszczące, po specjalne odpływy czyszczone od góry. Okienka są często elementem kontrowersyjnym, obniżającym estetykę łazienki.  Nawet dobrze wykonane rzadko pozwalają na skuteczne rozebranie i ponowne skręcenie syfonu.

Stelaże profesjonalne

Szyny montażowe mają stałą długość, nie dają się przycinać, dlatego musza byc kupowane pod konkretny typ wanny. Cztery punkty podparcia powodują też słabe odciążenie wanny, szczególnie o skomlikowanym kształcie. Przy większych wannach   o dużej pojemności skuteczniejsze i pewniejsze są stelaże typu "pajączki". Rozwiązania takie posiadają węzły montażowe w których spotyka się wiele szyn.

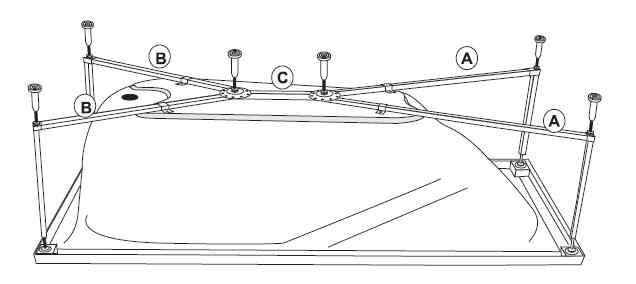

Rys. Stelaż typu "pajączek" z dwoma węzłami montażowymi. Literami A,B,C oznaczono szyny o różnej długości.



Zwykle w miejscach węzłowych wykonywane są też dodatkowe nogi. Stelaż podparty jest więc w co najmniej 6 miejscach, co zapewnia lepsze odciążenie całego przyboru. Poniżej przykład montażu stelaża w wannie prostokątnej 170x75 cm Comfort firmy KOŁO Sanitec.

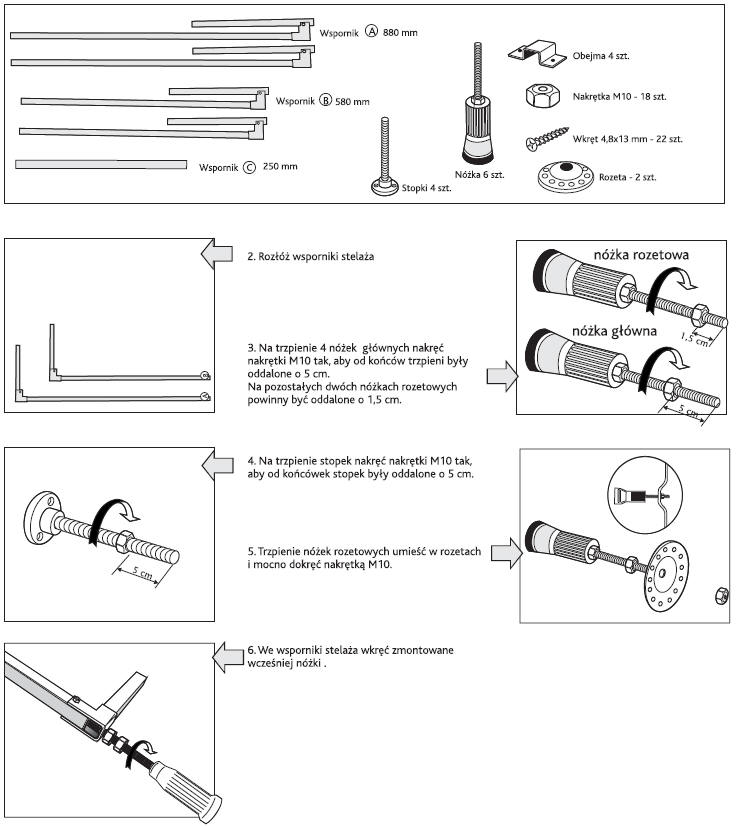

1. Montaz stelaża



Poniżej dwa inne rozwiązania do wanien, tzw. "stelaże uniwersalne".

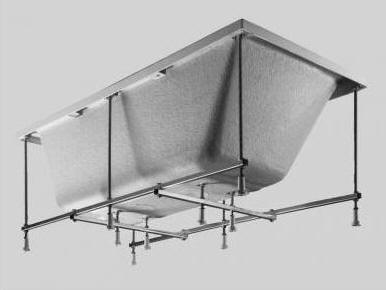

Fot, Uniwersalny stelaż do wanien Santech

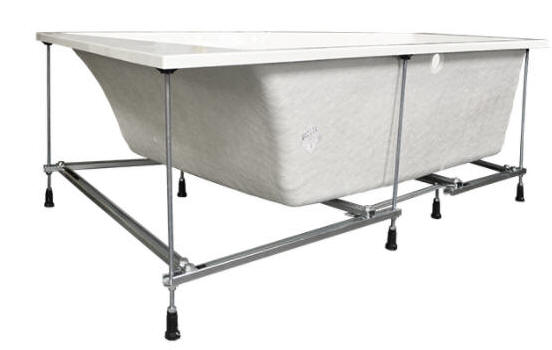

Fot. Stelaż uniwersalny do wanien Sanplast

Stelaże do wanien wolnostojących

W dużych łazienkach i salonach kąpielowych coraz częściej spotykamy wanny wolnostojące, odsunięte od ściany. Wanny takie zwykle posiadają własne nogi zamocowane od razu do konstrukcji dna, ale możemy też spotkać inne bardzo atrakcyjne wizualnie rozwiązania.  Poniżej kilka z nich

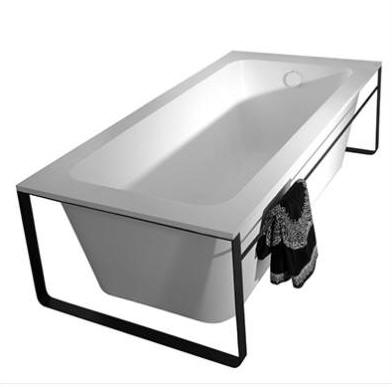

Fot. Wanna ze sztucznego kamienia Krion z ramą stalową (fot. Porcelanosa)



Wanny z kamienia Krion o prostokątnym kształcie są częścią większej serii o nazwie MODUL,  w skład której wchodzą niemal wszystkie przybory sanitarne. Wanny opierają się na stalowych ramach wykończonych w kolorze czarnym lub chrom. Wymiary wanien MODUL to 170x80cm, waga około 385kg, dlatego podłoga na której będzie zamocowany przybór musi mieć odpowiednią nośność.

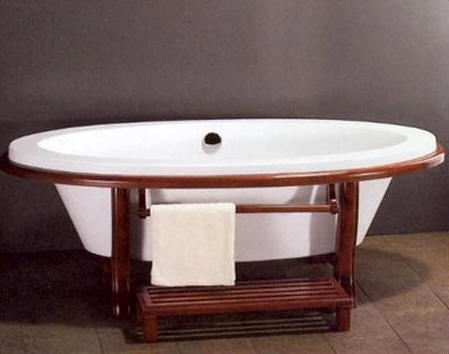

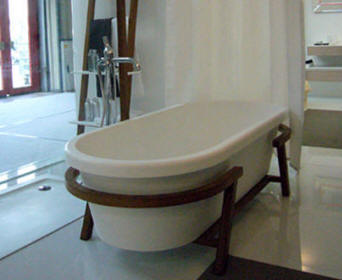

Wanny z odlewów mineralnych na ramie drewnianej



To rozwiązanie dostępne w wielu firmach, głównie w krajach azjatyckich (Hong-kong, Singapur). Ramy wykonywane są z drewna egzotycznego w wielu atrakcyjnych kolorach. Ich kształt może być bardzo różnmontwa32.jpgy, wiele modeli produkowanych jest na specjalne zamówienie, dlatego nie mają swoich serii i próżno szukać w internecie sklepu który oferuje podobne rozwiązania. Poniżej kilka znalezionych modeli, tym razem bez nazwy.







Fot. Kolejna wanna azjatyckiego wzornictwa tym razem z ceną (1600$)

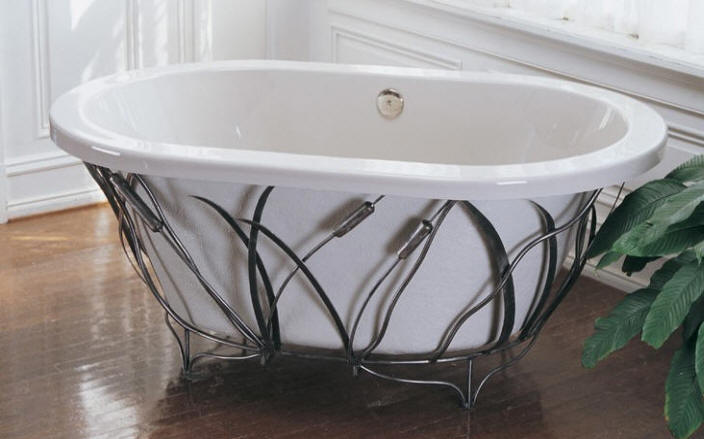

Inne stelaże do wanien wonostojących - pod tym hasłem można by ilustrować najbardziej wyszukane formy stelaży, których kształt, materiał i wykonanie to już kwestia wyobraźni artysty. Poniżej jedno ze znalezionych rozwiązań oferowane przez firmę PRIMM, wanna z ramą z kutego żelaza projektu artysty z Atlanty Denisa Primma.
