Ogrzewanie na rzepy Uponor Klett

Wiadomości wstępne (wszystkie rys. UPONOR)



 corzep21.jpgOgrzewanie podłogowe w systemie Uponor Klett (z niem. rzep) odbiega od dotychczasowych standardów montażu, opierających się na rurach mocowanych spinkami przy pomocy takera. W tym przypadku na matach lub płytach podłogowych pokrytych włókniną  mocowana jest specjalna rura z oplotem rzepowym, co pozwala na montaż ogrzewania niemal bez użycia narzędzi. Rura w czasie układania po prostu "przykleja" się do maty, a rzepy i włóknina zapewniają dobrą przyczepność tak w czasie samego układania jak i późniejszego wylewania jastrychu grzejnego.  Podstawowe zalety systemu to:

- szybki do 30% względem systemów spinkowych i bezproblemowy montaż, prace może wykonywać jeden pracownik (przy zastosowaniu kołowrotu),

- mniejszy wydatek energetyczny, pracownik nie musi się pochylać, rurę wystarczy przydepnąć butem

- dobra przyczepność rur do podłoża nawet na zabrudzonych powierzchniach

- możliwość szybkiej korekty układanej rury, wystarczy ją oderwać od podłoża i ułożyć w innym miejscu

- oszczędność miejsca ( o rym za chwilę). przy zastosowaniu maty, grubość rury z matą wynosi zaledwie od 17-19mm (w zależności od średnicy rury)




Elementy systemu

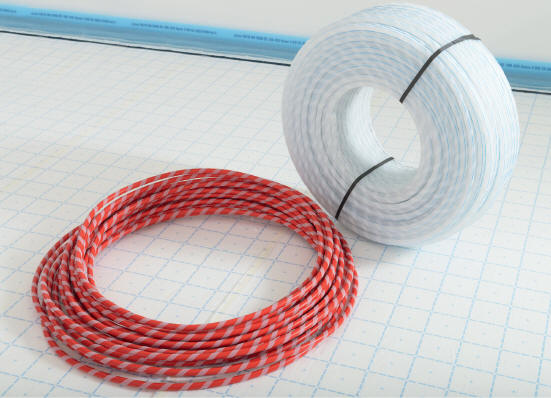

Rury - stosowane są tutaj dwa typy rur:

- Uponor Klett MLCP RED w kolorze czerwonym o średnicy 16x2mm  do instalacji

 Ogrzewania i chłodzenia podłogowego
- do stosowania z jastrychem cementowym i anhydrytowym
- Normalnie łatwopalny, materiał budowlany klasy B2 zgodnie z DIN 4102
- Maks. Ciśnienie pracy ciągłej: 4 bar przy  temperaturze pracy ciągłej 60 ° C, dostępne  w odcinkach 200 lub 500m

-Uponor Klett Comfort Pipe plus - w kolorze białym rury z PEX-a o większej wytrzymałości na temperaturę, do ogrzewania i chłodzenia podłogowego, a także do podłączania niskotemperaturowych grzejników,
- do stosowania z jastrychem cementowym i anhydrytowym
- Maksymalna temperatura robocza: 90 ° C
- Maksymalna temperatura chwilowa 100 ° C
- Maks. Ciśnienie robocze 6 bar przy 70 ° C

Rury powyższe dostępne są o średnicach 14x2 i 16x2mm, w zwojach o długości 240 i 640m.

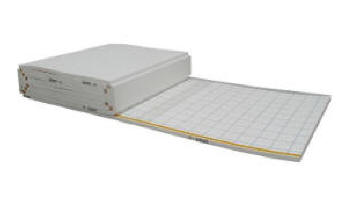

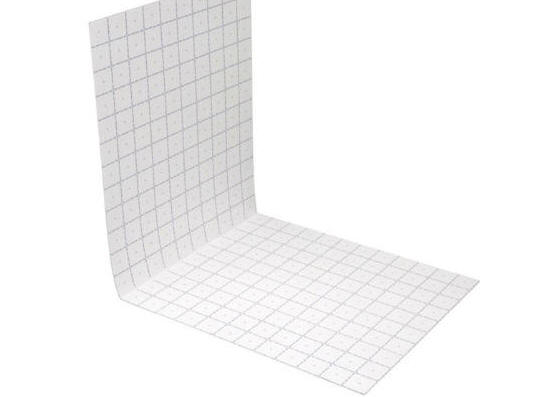

Mata Uponor Klett Twinboard -  mata montażowa o grubości zaledwie 3mm i wymiarach 2,4x1m oraz całkowitej masie około 1,9kg, pokryta tkaniną pętelkową, do montażu rur z oplotem rzepowym. Mata wykonana jest z poliwęglanu o dużej wytrzymałości na obciążenie do 2kN/m2. Mata dostarczana jest jako złożona w opakowaniach po 7 sztuk. W czasie montażu należy ją rozłożyć i wyprostować, przez "przełamanie" w odwrotnym kierunku. Poniżej zamieszczam film z montażu.

corzep23.jpg             corzep24.jpg



Zobacz film z montażu



Mata Uponor Klett rollplatte - mata zwijana na izolacji ze styropianu pokryta tkaniną rzepową o wymiarach 10x1m i grubości 25, 30 lub 35mm.

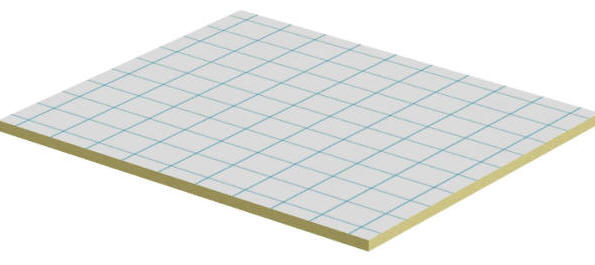

Uponor Klett panel Silent - mata sztywna na izolacji z wełny  mineralnej, wysoko tłumiącej dźwięki, o grubości 30mm i wymiarach 1200x1000mm. zastosowanie w tym wypadku wełny sprężystej na izolację powoduje obniżenie hałasu (np. kroków) o 31 dB.

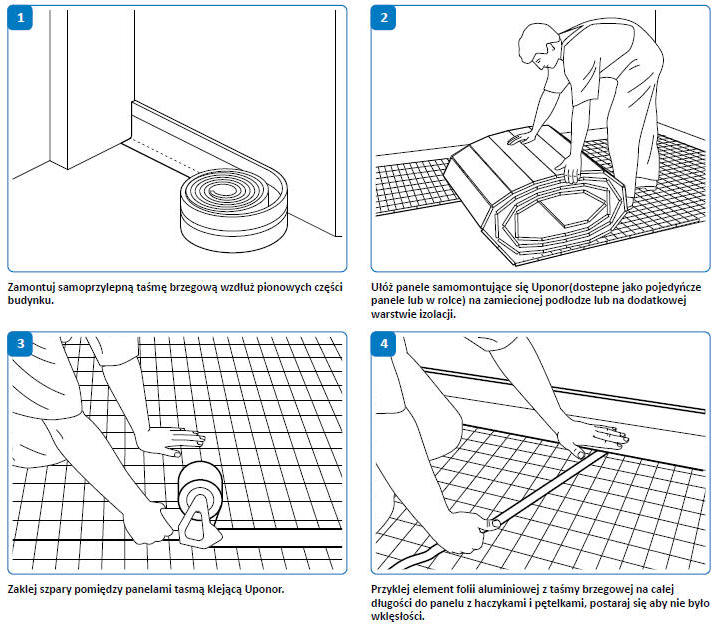

Montaż systemu Klett

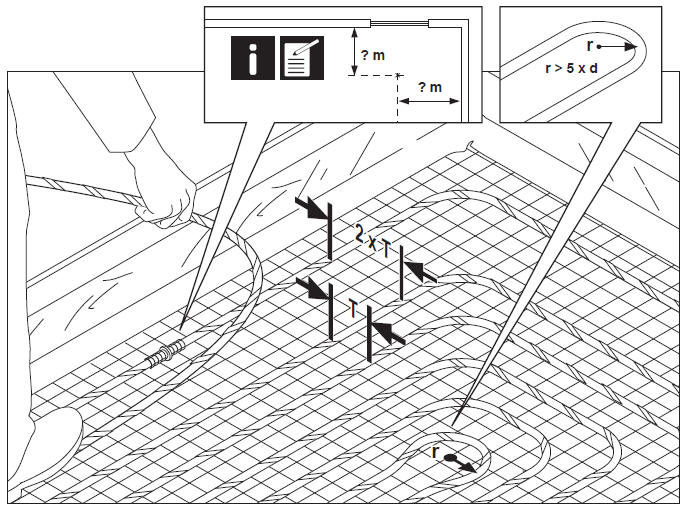

Minimalna odległość od ściany powinna być podana w dokumentacji projektowej.
