Wyznaczanie przepływu obliczeniowego ścieków sanitarnych wg PN–92/B–01707 (wersja tylko dla uczniów jako pomoc naukowa)
Obliczeniowy przepływ ścieków ustala się na podstawie sumy jednostkowych odpływów z poszczególnych przyborów sanitarnych i urządzeń (pralki, zmywarki) z uwzględnieniem równomierności ich działania. Przepływ obliczeniowy ścieków q oblicza się ze wzoru:
gdzie:
K- odpływ charakterystyczny w dm3/s, zależy od przeznaczenia budynku,
AWs – równoważnik odpływu, wartość bezwymiarowa.
Tabela 1. Wielkości odpływów charakterystycznych wg PN–92/B–01707
Tabela 2. Wielkości równoważników odpływu dla przyborów sanitarnych i urządzeń oraz średnice pojedynczych podejść odpowiadających danym przyborom wg PN–92/B–01707.
2.2 Wyznaczanie przepływu obliczeniowego według normy PN-EN 12056-2:2002 „Systemy kanalizacji grawitacyjnej wewnątrz budynków, cz. II Kanalizacja sanitarna, projektowanie i obliczenia”. Natężenie przepływu ścieków ustala się na podstawie wzoru :
gdzie: Qww – natężenie przepływu ścieków pochodzących z domowych urządzeń sanitarnych

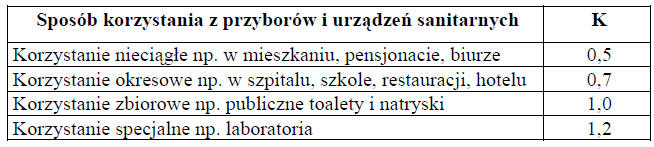

K- współczynnik częstości, przyjmujący wartości identyczne jak w tabeli 4
DU- równoważnik odpływu według tabeli 3
Tabela 3. Równoważniki odpływu według normy PN-EN 12056-2:2002 „Systemy kanalizacji grawitacyjnej wewnątrz budynków, cz. II Kanalizacja sanitarna, projektowanie i obliczenia”.
UWAGA – Budowę systemów od I do IV omówiłem w rozdziale pierwszym
Całkowite natężenie przepływu ścieków Qtot określa wzór:
Gdzie: Qc – ciągłe natężenie przepływu, Qp – natężenie przepływu wód przetłaczanych
Natężenie całkowite uwzględnia całkowity przepływ ścieków w instalacji lub jej części pochodzący z urządzeń sanitarnych, z urządzeń z przepływem ciągłym i z pompowni. W celu ustalenia średnic przewodów ich przepustowość nie może być mniejsza niż:
– wartość obliczonego natężenia przepływu Qww lub Qtot .
– wartość natężenia odpływu z urządzeń o największym odpływie jednostkowym
Dla wygody obliczeń poniżej w tabeli podano charakterystyczne wielkości przepływów Qww, w zależności od ilości równoważników DU i współczynnika K.

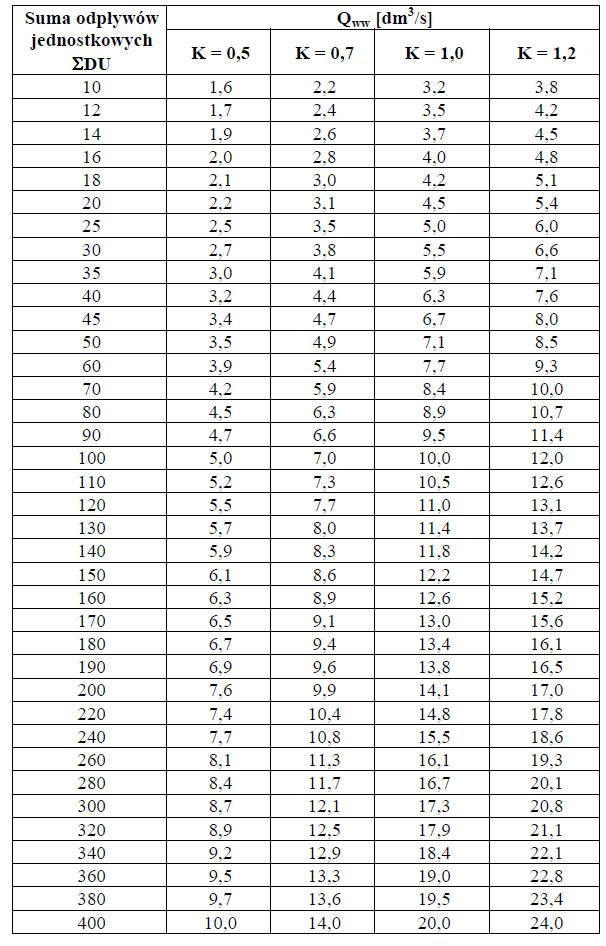

Tabela. Wartości obliczeniowego natężenia przepływu ścieków Qww w zależności od sumy odpływów jednostkowych DU.
